產品介紹

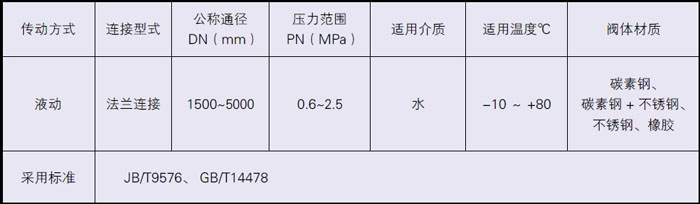

飾面材質：碳素鋼、碳素鋼+不銹鋼、不銹鋼、橡膠
詳細介紹
水輪機進水液動蝶閥
水輪機進水液動蝶閥是我公司消化吸收國外先進產品的結構和國內市場調研后，按照 GB/T14478《大中型水輪
機進水閥門基本技術條件》要求研制的新型產品。整臺設備包括上游延伸管、進水液動蝶閥、進水閥伸縮器、
下游延伸管、旁通管路、旁通管路控制閥和旁通管路檢修閥、空氣閥等，是水電站中管線系統截斷或連通介質
的理想設備。
一、用途
1、當水輪機組事故飛逸時，緊急動水關閉進水液動蝶閥，保護機組的安全；
2、一管多機的水電站中，當一臺機組故障須檢修時，關閉該機組前的進水液
動蝶閥即可進行檢修工作，而不會影響其它機組的正常工作；
3、當機組長時間停機時關閉進水液動蝶閥，可減少機組蠕動和減少開機時間。
二、特點
1、閥體和活門采用鑄焊成型。閥體的外部采用 T 形加強結構，活門采用雙平
板框架結構或流線型結構，強度高，剛性好。入水和出水的部位采用導流或流線型
設計，水力特性好，通過進水液動蝶閥的流阻系數小于 0.2；
2、橡膠軟密封采用雙偏心結構，金屬硬密封采用全金屬彈性金屬密封結構，
充分利用液動蝶閥的水力自關閉特性，保證任意工況時的關閥可靠性；
3、蓄能器的流體能或者重錘勢能驅動液動蝶閥的接力器開啟或關閉液動蝶閥；
液壓系統的保壓性能好，按照預先設定的程序開閥或關閥，開閥或關閥的全過程可
控（液壓系統可設計多種壓力級別供用戶選擇）。
4、操作機構采用回轉式接力器結構或直缸搖擺式接力器。回轉式接力器的機
械行程限位機構和電器控制機構與操作機構的箱體集成為獨立的控制單元，安裝、
調試、維護極為方便；箱體上的電纜插座非常方便的與電氣控制柜的控制電纜接插，
布線美觀；直缸搖擺式接力器輸出力矩大，但安裝和調試麻煩；兩種操作機構供用
戶選擇；
5、采用 PLC 控制，線路簡單，可靠性高，通訊接口齊全，具有較完善的人
機通訊功能和故障自我診斷功能；通過電氣控制柜可以就地操作也可以遠距離操作，
簡便的實現水輪機組與液動蝶閥的聯鎖程序控制及微機集中控制；
6、關閥位置設置液壓鎖定和機械鎖定。機械鎖定用于防止檢修水輪機時因誤
操作液動蝶閥發生意外事故。開閥位置可按用戶要求確定是否設置液壓鎖定。
7、液壓站和電氣控制柜與進水液動蝶閥分離就近安裝；液壓站通過經酸洗的
無縫鋼管和軟管與液動蝶閥的接力器和鎖定油缸連接。
